了解一下舞台吊杆升降设备

舞台上空悬吊幕布、景物、演出器材的杆状升降机械设备，有手动、电动等多种传动方式。

电动吊杆是舞台上使用频繁的机械，主要用于悬吊和升降会标、横幅、各种幕布、布景、灯具等物。

电动吊杆是由吊杆机、控制台、杆体、钢丝绳、滑轮组等共同组成一个悬吊系统，可以配备上下限位保护、防冲顶保护、过载保护、断电保护、防跳绳保护装置。

吊杆机可按钢丝绳缠绕方式的不同，分为单层缠绕式吊杆机和多层式吊杆机。

电动吊杆需要配套控制系统，根据舞台实际需要，可以配套各个型号的舞台机械控制台。

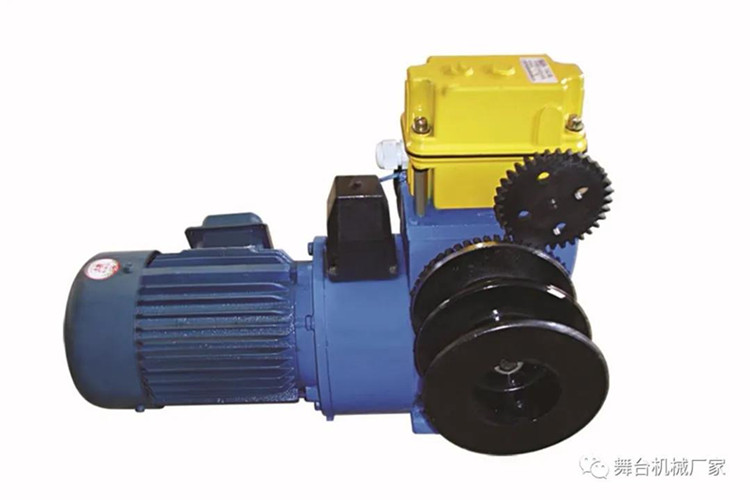

多层缠绕吊杆机

双出轴普通型吊杆升降机，它具有上下限位装置，冲顶保护装置。吊机制动可靠，能够有效地保证在各种故障条件下人员和设备的安全性。

技术参数：

电源：380V  50HZ

运行速度：0.2-0.35M/S

按客户要求定制

吊点数：4-6吊点

定位精度：≤5mm

运行噪音：≤50dB

详细参数：

电动机：交流异步电动机

减速机：蜗轮蜗杆减速机

制动器：使用单个或两个独立的制动器或刹车制动器，制动器有足够的力矩在制动距离内制动1.25倍的额定载重，制动器与电动机电源连锁受控，便于维护。

卷筒组件：多层排绕卷筒

安装基座：配套一体化安装基座

钢丝绳：航空钢丝绳，安全系数≥10

槽轮：优质灰铸铁制造，含¢120mm槽轮1-6个

限位保护器：上升、下降均设置限位，防止吊杆超出设计行程撞击栅顶或地面

冲顶保护装置：在吊杆机失控冲向栅顶时，及时切断电源，防止破环栅顶或撞击栅顶时拉断钢丝绳

过载保护器（可选）：设有电流保护装置，设置值为额定电流1.2倍

吊杆杆体：钢管组合桁架结构，哑光黑色庄重漆，现场组合安装

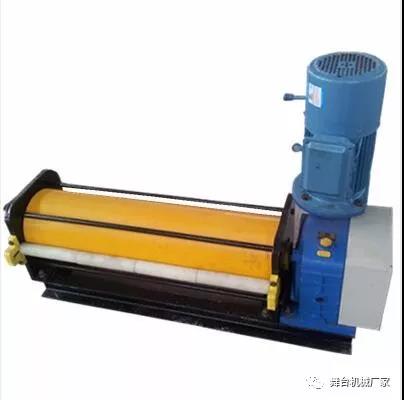

单层缠绕吊杆机

卷筒单层缠绕电动吊杆，它采用大直径卷筒，将驱动部分藏于卷筒内。总体尺寸小，装机密度大，安装整齐美观。利用大卷筒单层缠绕，一次排绳，保证吊杆运行平直，避免了因钢丝绳多层缠绕不齐而造成吊杆不平或抖动。

详细参数：

电动机：交流异步电动机

减速机：蜗轮蜗杆减速机

制动器：低噪音故障保护型制动器，使用单个或两个独立的制动器，每个制动器均有足够的力矩在制动距离内制动1.25倍的额定载重，制动器与电动机电源连锁受控，具备手动释放手柄，便于维护。

卷筒组件：单层排绕卷筒

安装基座：配套一体化安装基座

钢丝绳：航空钢丝绳，安全系数≥10

拐角滑轮：由多个单槽滑轮和底座组成，优质灰铸铁制造

槽轮：优质灰铸铁制造，含¢150mm槽轮1-6个

限位保护器：上升、下降均设置限位，防止吊杆超出设计行程撞击栅顶或地面

冲顶保护装置：在吊杆机失控冲向栅顶时，及时切断电源，防止破环栅顶或撞击栅顶时拉断钢丝绳

过载保护器（可选）：设有电流保护装置，设置值为额定电流1.2倍

编码器及变频器（可选）：使用PLC控制台或数字定位控制台时需要配套编码器及变频器

吊杆杆体：钢管组合桁架结构，哑光黑色庄重漆，现场组合安装
