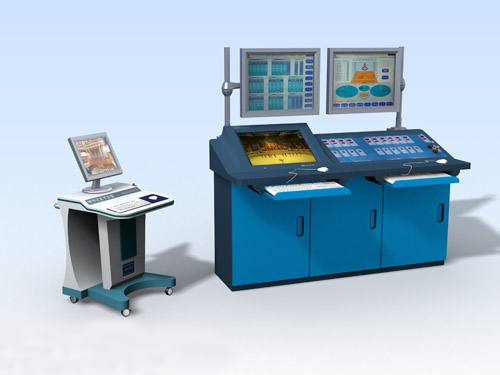

全智能电脑控制台



  该系统由电脑操作台,PLC接口箱，强电控制柜组成。电脑操作台和PLC箱之间使用一根四芯信号线连接，最远距离可达100米，方便设备安装和使用。

该系统采用光电编码器作为吊杆位置传感器，结合电脑数字控制技术，适用于各种舞台吊机。安装和调试简单方便。比使用多圈电位器的定位系统,控制精度更高。

采用了先进的电脑数字控制技术，大大提高了吊杆控制系统的反映速度和控制精度，实现了对电动升降吊杆的定点控制。使用该系统可任意设定每个吊杆的零位、下限位、上限位、定位位等参数，并可控制吊杆系统的任意几个吊杆的集中控制，和预先设定的场面的控制。

控制系统可对吊机的运行精度进行自动的调整和校正，抵消吊机滑车的影响。提高系统的运行精度。该设备占地面积小、功能全、操作界面通用，使吊杆控制系统编配简单，换场快捷，运行可靠性强。

主要功能特点：

·彩色显示，汉字操作界面。

·实时显示吊杆当前位置。

·显示吊杆定位位置。

·显示吊杆当前位置的状态（是上限位、下限位还是定位位）。

·可在吊杆行程的任意位置设置吊杆的零位、下限位和上限位。

·可在吊杆的上、下限位间任意位置设置一个定位位置。

·控制一个或多个吊杆，同时上升、下降和停止。

·控制任意一个或多个吊杆上升或下降，并在运行到上限位、下限位或定位位自动停止。

·配合变频调速器，控制吊杆的运行速度和吊杆软起动和减速停止。

·最多可同时选择控制吊杆数：8

·可设置多达99个场景的定位存储。

·每个场景预置中，可设置8道吊杆的定位位置。

·可按任意场景顺序演出换场，控制吊杆运行至设定位置。

·控制电动定位吊杆通道数：16~128。

·重复定位精度：±2MM
